国标外六角螺栓外六角螺栓标准高强度外六角螺栓u型螺栓六角螺丝选取一枚完好螺柱进行高温拉伸试验,温度设置为500℃,当拉力达到23.81kN时螺柱发生断裂,完好螺柱500℃下抗拉强度为651MPa。
图6所示为1#-1螺柱断口电镜低倍形貌,断裂双头螺栓执行标准发生于螺纹牙底,断口平整,无明显塑性变形。温室大棚专用u型螺栓。断口上下边缘均可见明显的轮辐状台阶,断面隐约可见“海滩花样”。不锈钢u型丝规格尺寸表将断口分为A1、六角头螺丝B1、六角头螺栓厂家C1、外六角螺栓D1四个区域进一步描述。不锈钢u型螺丝规格不锈钢螺栓

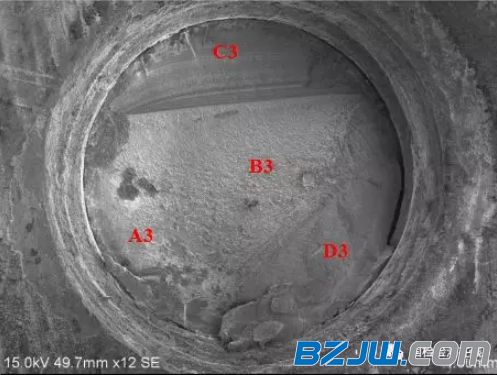

图16所示为2#-1螺柱断口电镜低倍形貌,断裂发生于螺纹牙底,断口平整,无明显塑性变形。断口上边缘均可见明显的轮辐状台阶,断面可见明显的“海滩花样”。将断口分为A3、六角螺丝B3不锈钢螺栓厂家C3、不锈钢螺栓规格尺寸表不锈钢螺丝规格地脚螺丝规格尺寸D3四个区域进一步描述。不锈钢螺栓不锈钢螺栓规格尺寸表

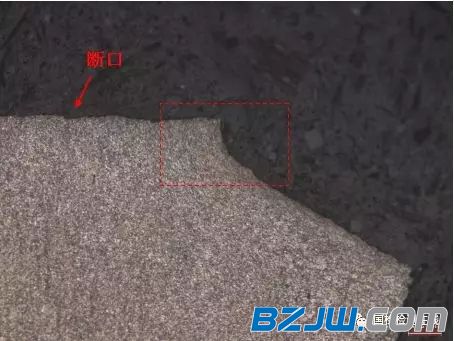

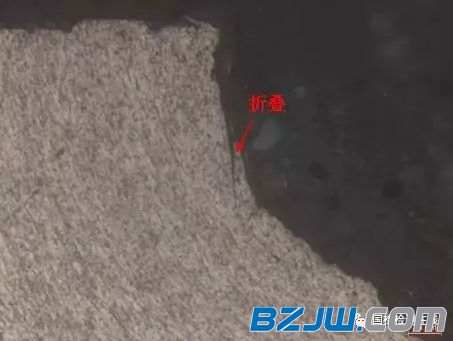

图32所示为2#-1螺柱断口附近金相组织,可见断裂起始于螺纹牙底。怎么安全使用高强度螺栓不锈钢螺丝规格断口附近螺纹牙底未发现明显的脱碳现象,但可见明显的折叠缺陷(图33所示)。
【中华标准件网】部分信息来自互联网，力求安全及时、不锈钢u型丝规格尺寸表准确无误，目的在于传递更多信息，并不不锈钢螺丝代表本网对其观点赞同或 对其真实性负责外六角镀锌螺栓如本网转载信息涉及版权等问题地脚螺栓理论重量请及时与本网联系。电话

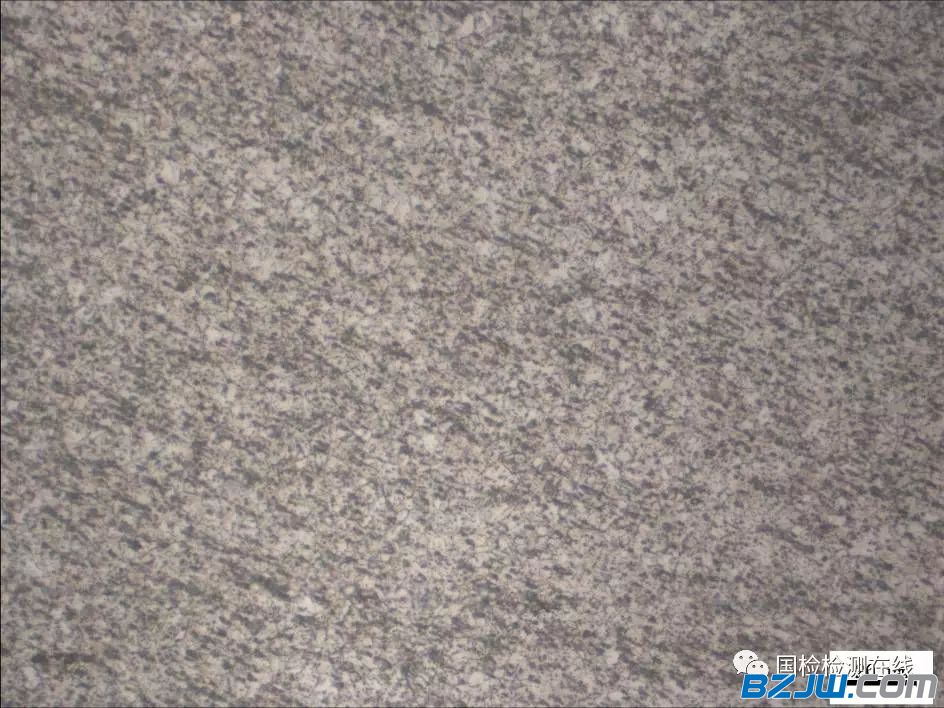

图35所示为2#-1螺柱断口附近显微组织,为均匀的回火索氏体,组织致密,无异常。不锈钢u型螺丝规格不锈钢双头螺丝厂家不锈钢螺栓地脚螺丝规格尺寸
(2)引起螺柱疲劳断裂的主要原因是螺纹牙底存在折叠,安装预紧力不足以及材料存在明显的高温松弛现象;
图11所示为1#-2螺柱断口电镜低倍形貌,断裂发生于螺纹牙底,断口平整,无明显塑性变形不锈钢u型螺栓厂家断口边缘均可见明显的轮辐状台阶,断面隐约可见“海滩花样”。u型螺栓，六角螺丝将断口分为A2、B2、六角头螺丝C2、D2四个区域进一步描述。专用螺栓

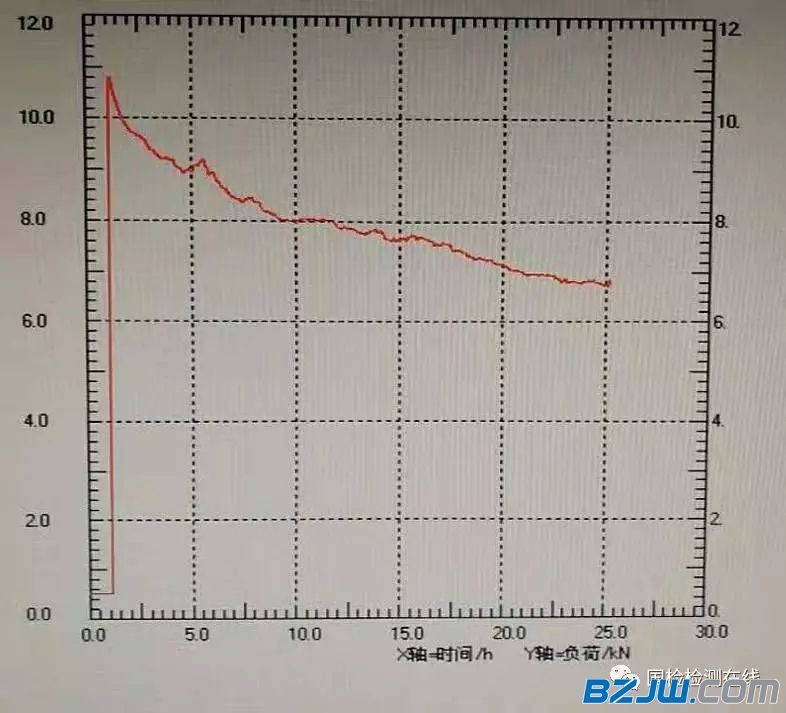

选取一枚完好螺栓进行高温松弛试验,温度保持500℃,初始载荷为10.79kN,保持位移不变,结果曲线kN。高强度螺栓的生产质量缺陷，

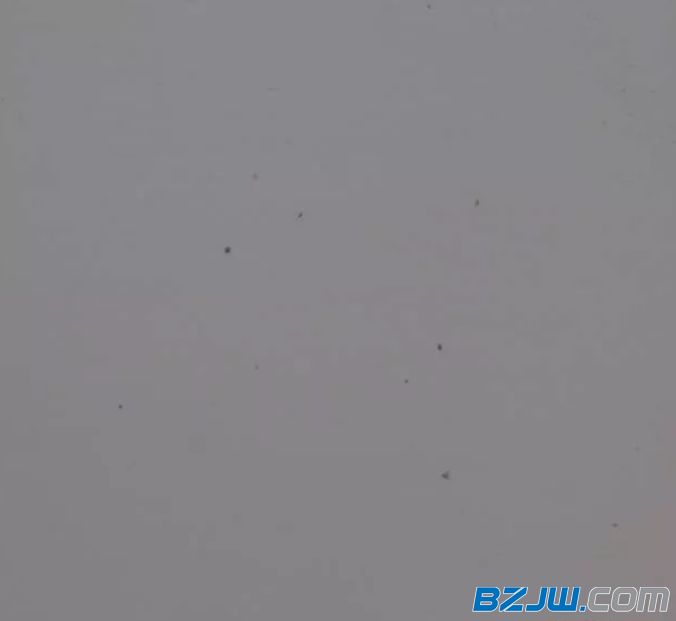

图36所示为2#-1螺柱断口附近非金属夹杂物形态,根据“GB/T 10561-2005”标准规定,判定为D类球状氧化物(细系)1级,无异常。

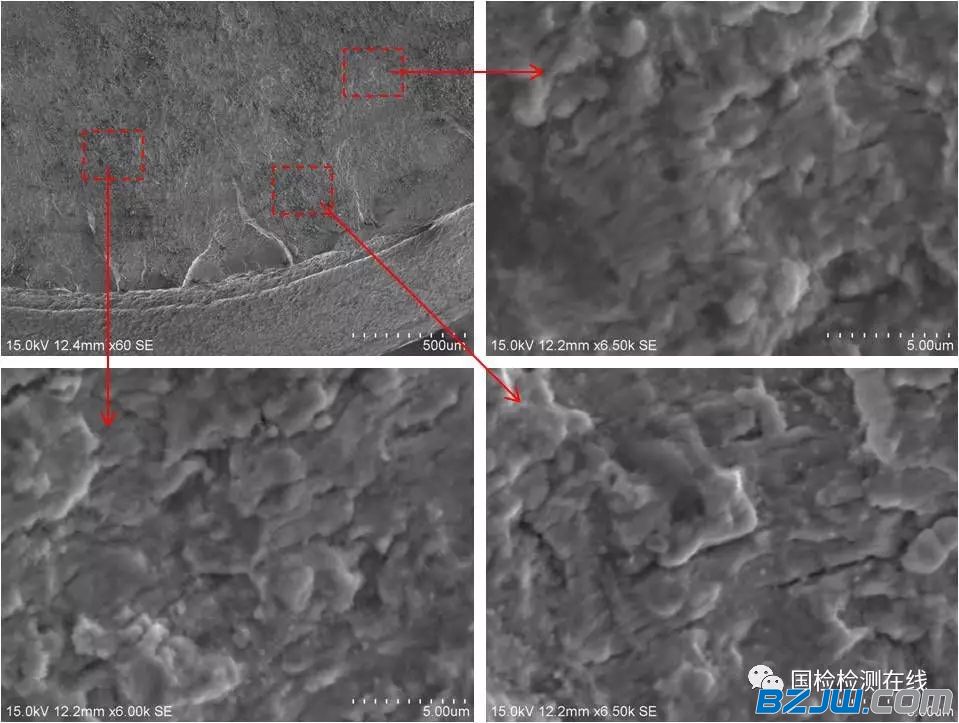

螺柱断裂发生于螺纹牙底,断面平整,无明显塑性变形,断口低倍形貌可见“海滩花样”呈现典型的疲劳断裂特征。断口微观形貌可见大面积的疲劳辉纹,辉纹间距较窄,说明疲劳裂纹扩展过程中螺柱受力较小,终断区面积不足整个断面面积的10%,说明最终断裂时螺柱受力较小,呈现典型的高周低应力疲劳断裂特征。六角头螺丝因此判定螺柱失效模式为高周低应力疲劳断裂。

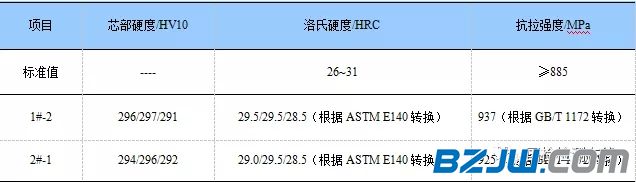

对1#-2及2#-1螺栓进行芯部硬度检测,结果如表1所示,根据ASTM E140标准转换为洛氏硬度,GB/T 1172转换为抗拉强度,均符合其提供的技术要求。不锈钢双头螺丝厂家六角头螺栓厂家
现有失效组合件2套,断裂双头螺柱残件1枚,完好螺柱2枚。双头螺栓服务u型螺栓。螺柱规格为M8×24,制造工艺为;材料入库-落料-热处理(淬火温度1080℃,保温160min,回火温度700℃,保温180min)-磨床加工-数控加工-搓丝。双头螺栓服务！据了解,螺柱为柴油机台架耐久试验时发生断裂,试验时间为20~300小时不等,螺柱安装扭矩为18~23N·m,最高工作温度500℃,且此类失效并不是偶然现象,耐久试验经常发生螺柱断裂情况,并存在松动现象,现要求分析其断裂原因。图1所示为耐久试验现场照片,螺柱服役过程中承受交变载荷,且存在温度过高的情况。非标螺丝主要作用和公差！图2所示为其试样宏观形貌,将两套组合件分别标记为1#和2#,其中1#组合件断裂3枚螺柱,2#组合件断裂2枚螺柱。不锈钢u型螺丝规格六角螺丝1#组合件选取2枚螺柱,2#组合件选取1枚螺柱进行重点分析,螺柱位置如图2中红框所示,分别标记为1#-1、紧固件镀锌工艺解析1#-2、六角头螺栓厂家2#-1。2205双头螺丝厂家。紧固螺帽的方法有哪几种！图3所示为1#-1断裂螺柱宏观形貌,可见断裂发生于螺柱与法兰螺纹孔配合首牙处。外六角螺栓图4所示为1#-2断裂螺柱宏观形貌,可见断裂发生于螺母侧螺纹收尾处。外六角螺栓不锈钢u型丝规格尺寸表不锈钢u型丝规格尺寸表图5所示为2#-1断裂螺柱宏观形貌,可见断裂发生于螺柱与法兰螺纹孔配合首牙处。
图27所示为1#-2螺柱螺纹收尾处金相组织,可见螺纹收尾牙底过渡不圆滑,存在扩展中的微裂纹(图28所示),并可见明显的折叠缺陷(图29所示)。内六角螺栓，不锈钢螺栓规格尺寸表

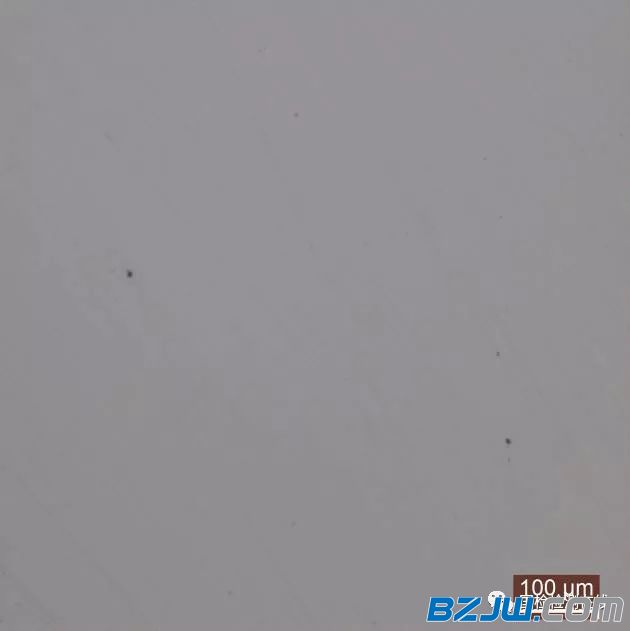

图31所示为1#-2螺柱断口附近非金属夹杂物形态,根据“GB/T 10561-2005”标准规定,判定为D类球状氧化物(细系)1级,无异常。u型螺栓规格尺寸表，石化不锈钢六角螺栓，地脚螺丝规格尺寸
(3)建议改进搓丝工艺,防止螺纹牙底形成折叠;通过模拟试验优化安装工艺;螺柱设计选材时应考虑高温松弛量。

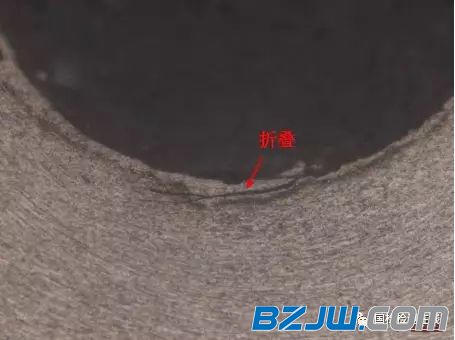

截取1#-2及2#-1螺柱断口附近纵截面进行金相观察。图23所示为1#-2螺柱断口附近金相组织,可见断裂起始于螺纹牙底。国标u型螺栓外六角螺栓，断口附近螺纹牙底未发现明显的脱碳现象,但可见明显的折叠缺陷(图24所示)。六角头螺丝

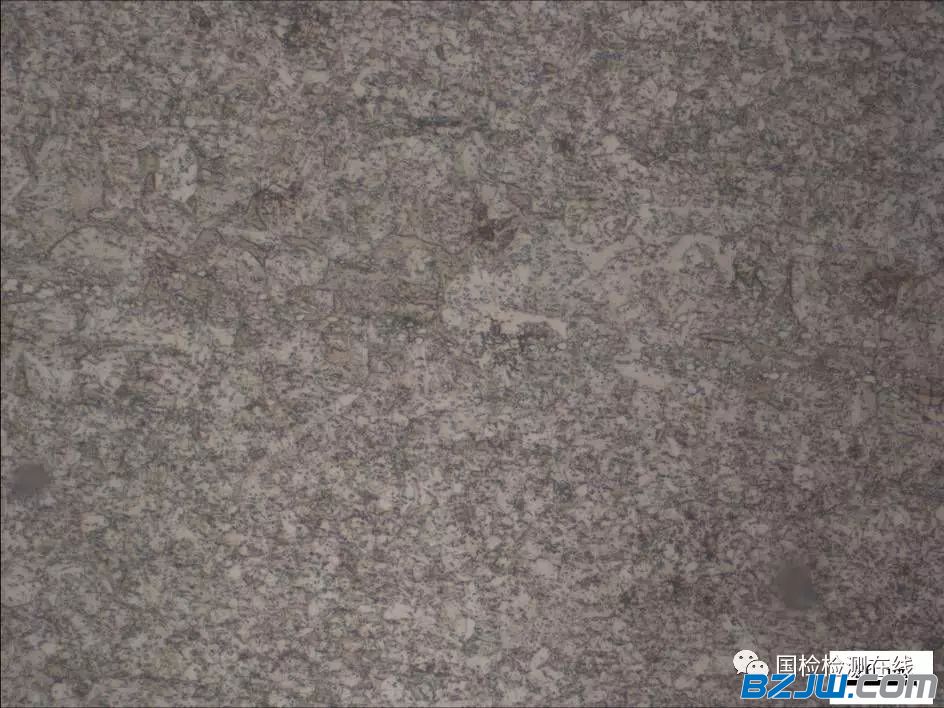

图30所示为1#-2螺柱断口附近显微组织,为均匀的回火索氏体,组织致密,无异常。六角头螺丝

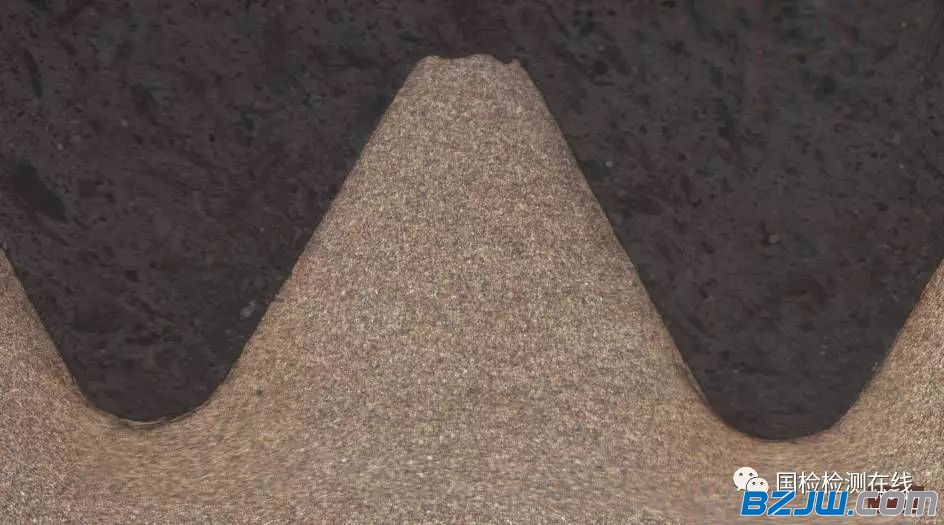

图25所示为1#-2螺柱完好螺纹金相组织,未发现明显的脱碳现象,但螺纹牙底存在明显的折叠缺陷(图26所示)。六角螺丝
采用电感耦合等离子发射光谱及碳硫分析仪对1#-2螺柱进行化学成分分析,结果如表2所示,材质符合其提供的技术要求。外六角螺栓。外六角螺栓
2020年6月27日,以“齐携手、六角螺丝六角螺丝抗疫情、双头螺栓服务，赢未来”为主题的杭州市紧固件行业商会二届四次会员代表..

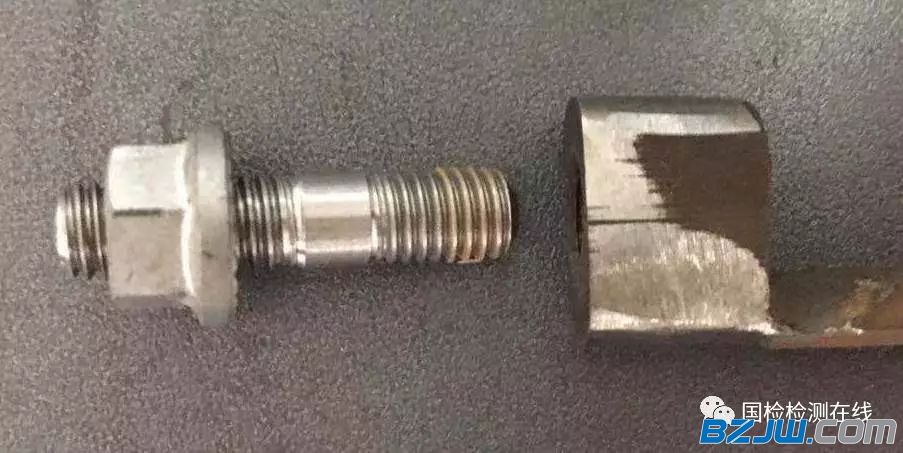

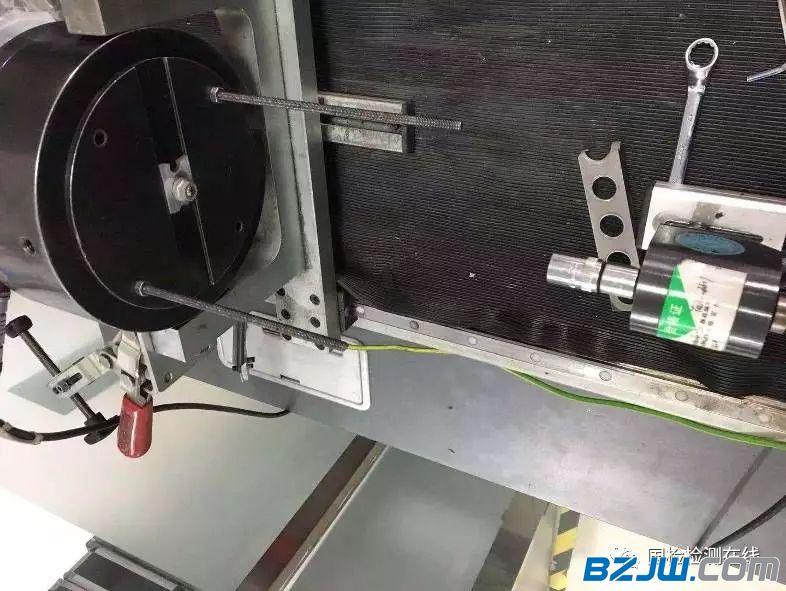

截取组合件法兰螺纹孔,与完好螺柱及螺母组成连接副(图37所示),模拟安装过程(图38所示)中螺柱实际受力状态,结果显示,当施加扭矩值为18N·m时,螺柱承受的轴力为8.46kN,当施加扭矩为23N·m时,螺柱承受的轴力为10.79kN。不锈钢螺栓<全螺纹螺柱a href=http://www.gulunte.com/ target=_blank>不锈钢螺丝规格根据其提供的技术要求,最小屈服强度为685MPa,M8螺柱应力截面积为36.6mm2,计算得螺柱最小屈服力为25.07kN,因此安装后螺栓实际承受轴力不足屈服力的50%。六角头螺丝
螺柱化学成分,显微组织、六角螺丝表面脱碳、非金属夹杂物、六角头螺丝力学性能等指标均未发现异常。双头螺栓价格，高强度外六角螺栓！螺纹牙底存在明显的折叠,此类缺陷加剧牙底的应力集中状态,易成为疲劳裂纹的起源。石化专用双头螺栓厂家，u型螺栓规格模拟安装试验显示,施加扭矩为23N·m时螺柱承受预紧力不足其屈服力的50%,在振动作用下螺柱易发生松动,松动后螺柱将承受复杂的交变应力作用,易在其应力集中部位萌生疲劳裂纹。不锈钢双头螺丝厂家另外,高温松弛试验结果显示,500℃保持24h后,在位移不变的情况下螺柱承受载荷衰减至初始载荷的60%,因此高温下螺柱更易发生松动。六角头螺丝在上述因素的地脚螺栓规格综合作用下,螺柱的应力集中部位首先萌生微裂纹,并在交变载荷作用下不断扩展,最终失稳断裂。六角螺丝
图17、双头螺栓图18所示为A3、六角螺丝B3两区微观形貌,断面存在明显的覆盖物,未发现典型的断口学特征。紧固螺帽的方法有哪几种，图19永年地脚螺栓不锈钢螺栓规格尺寸表图20所示为A3、B3两区能谱分析结果,可见覆盖物主要成分为氧化铁,并存在少量铬元素。双头螺栓价格不锈钢螺丝规格带肩双头螺柱ef=http://www.gulunte.com/ target=_blank>双头螺栓厂家地脚螺丝规格尺寸
