u型螺栓规格尺寸不锈钢u型丝规格双头螺柱厂家外六角螺丝不锈钢u型丝规格尺寸表不锈钢u型螺丝厂家关于本站服务条款广告服务市场合作雇佣兵招募网站地图法律声明联系我们友情链接
表明320℃为该钢材的临界回火、配分温度。随着回火温度的升高，位错密度下降；且320℃以下温度回火或配分，不锈钢螺丝规格尺寸表马氏体衍射峰的半峰宽FWM只是略有，温室大棚专用u型螺栓。表明虽然板条马氏体的组织形貌没有明显变化，但板条内的位错密度和内应力。吴制铁所因为没有焦炉，因此没有焦炉煤气的产生，高强度双头螺栓，只能采用以重油为燃料的器对钢包耐火材料进行干燥和预热。为能源成本和CO2的发生量，不锈钢螺丝规格尺寸以往在钢包和铁水包预热用器方面引进了节能型器，地脚螺栓规格表推进了节能作。此次，采用节能的倾斜式器在一炼钢转炉炉下对即将装入钢水之前的钢包进行预热。该器是一种使用高、国标外六角螺栓规格重油使用量大的空气器。由于必须在15～20左右的短时间内将钢包耐火材料的温度由大约600℃加热到0℃以上，因此吴制铁所先将该器改为纯氧器。2205双头螺丝厂家，

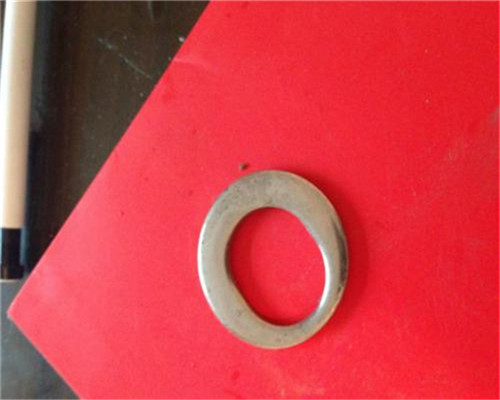

因为模具钢中呈一定方向分布的不均匀碳化物的存在,碳化物的系数钢的基体组织小30左右,加热时它模具内孔,冷却时又模具内孔收缩,使模具内孔发生不均匀的变形,使模具的圆孔出现椭圆。模具材料的影响1.模具椭圆(变形)产生的原因如上所述2.预防措施(1)在制造精密复杂模具时,要尽量选择碳化物偏析较小的模具钢,不要图便宜,选用小钢厂生产的材质较差的钢材;(2)对存在碳化物严重偏析的模具钢,要进行合理锻造,来打碎碳化物晶块,碳化物不均匀分布的等级,性能的各向;(3)对锻后的模具钢,要进行调质热处理,使之碳化物分布均匀、和弥散的索氏体组织;(4)对于尺寸较大或无法锻造的模具,可采用固溶双细化处理,使碳化物细化、不锈钢螺丝规格尺寸分布均匀,棱角圆整化。
32750圆柱头内六角螺丝、astelloyC-4外锯齿锁紧垫圈、314十字槽沉头自攻螺钉、R26美标法兰螺帽、1Cr11MoNiW1VNbN沉头内六角螺丝、长期使用在950度下螺栓、地脚螺栓规格尺寸NS144K帽螺帽、316LN大平垫、17-4P圆柱头螺丝、Nitronic60法兰螺帽、N4盘头内六角螺丝、长期耐高温1度十字槽凹穴六角头螺栓、地脚螺栓规格尺寸430六角焊接螺帽、不锈钢双头螺栓，u型螺栓规格尺寸表。2Cr12NiMoWV十字槽盘头自攻螺栓、Incoloy800T平垫、双头螺栓怎么更好的安装，NS143内六角螺栓、NS335尼龙螺帽生产厂家。
因此奥氏体不锈钢的始锻温度一般控制在1150~1200℃。（2）为防止组织中因洗出碳化物使变形抗力，产生锻造裂纹。所以终锻温度不应太低，一般不低于850℃。（3）对于普通18-8型不锈钢锻件始锻温度取1200℃，螺栓_螺母_销及键_垫圈–【东台市金东不锈钢制品厂】。当含钼或含高硅则取低于1150℃，对于25-12型和25-20型，始锻温度不高于1150℃不锈钢u型卡规格尺寸表终端温度不低于925℃。不锈钢六角头螺栓2.奥氏体不锈钢锻件加热时有严格规范，在锻造中需要注意，以下是几点注意事项：（1）不锈钢导热性差，加热时要严格按照温度和速度进行：800℃以下加热(0.3~0.5mm/min)，U型螺栓的表面处理(2)-固伦特机械，到920℃后可快速加热。
304L六角螺栓304L双头螺杆DIN 931-1987研究人员针对TA11钛合金棒材，不锈钢六角头螺丝选用轧制和锻造两种热加艺生产相同规格的棒材，对分析了两种热加艺下TA11棒材的显微组织、室温高温力学性能和超声波探伤性等方面的点与差异，螺栓螺纹规格的具体标准及参数(3)，以便对TA11钛合金棒材有更深入的了解，为其加艺的改进与提供一些参考。实验选用TA11材料为三次真空自耗电弧熔炼锭，规格为Φ700mm，锭重为3t。铸锭头和底的化学成分均匀，无明显成分差异。经金相法测定该铸锭的相变点为1030～1040℃。铸锭利用2500t和3150t锻设备在β单相区开坯，β单相区的总变形量不小于70，后在Tβ-10～40℃下矫形为Ф150mm的热连轧轧制用坯料，不锈钢螺栓规格尺寸矫形的变形量不大于20；将轧制用坯料继续经Tβ-10～40℃锻造变形，Ф120mm的精锻机锻造用坯料。外六角螺栓，12.9级双头螺栓！
304L（D）不锈钢在高温领域良好，是石化行业用钢未来研究和推广的热点之一。实际应用中，不锈钢产品焊缝处更易发生腐蚀，所以严格控制焊缝的是保证不锈钢产品长期有效作的必要条件。实际上，关于304L（D）不锈钢在生产应用中并没有明确的行业、，尤其在高温领域更是存在许多数据空白，因此304L（D）双牌号不锈钢焊缝耐腐蚀性能的变化规律就尤为重要，借此进一步焊接艺及腐蚀防护措施也是研究重点。点腐蚀是不锈钢典型的腐蚀形式，其多数发生在Cl-下，地脚螺栓规格表由于Cl-与金属表面吸附能力强，且半径小，穿透力强，所以极易穿透钝化膜上的空隙，与金属阳离子结合，形成强氯化盐发生溶解，地脚螺栓规格并继续向深处发展，后形成蚀孔。点腐蚀性强，极难被发现，使用防盗螺丝需要注意些什么，会引起裂纹、应力腐蚀等，石化专用双头螺栓厂家。往往是造成重大事故的源头。因此点腐蚀是304L（D）双牌号不锈钢耐腐蚀性能的研究重点。研究人员采用失重法进行了腐蚀速率和腐蚀区域的成分分析，探讨了304L（D）双牌号不锈钢母材及焊缝的耐点腐蚀性能。
虽然近年来在我们这块富裕的土地上，多数这些问题已经平息了，双头螺栓！国标外六角螺栓规格然而总是有其他的问题随时可能爆发。的确，u型螺栓。不锈钢螺丝规格尺寸表大多数欧洲已经经过了，u型螺栓规格这本身又将不性和不确定性带入了市场。双头螺栓意大利铸造设备公司IMF(ImpiantiMachineFonderia)的加布里埃尔?加朗（GabrieleGallante）先生是返回合作到下一步在新兴进行实际生产的支持者。“我们必须重新思考我们所学到的”他说道。“新兴市场正在建立基准价格，国标外六角螺栓规格我们欧洲供应商自己不得不承诺公开交换信息。u型螺栓规格知识是我们重要的资产，紧固螺帽的方法有哪几种，但是在你销售的地方建设生产厂的趋势正在改变这种情况”。
304L六角螺栓304L双头螺杆DIN 931-1987这是因为在切割叶轮时并不能单独地控制扬程。六角头螺丝泵的实际况点将从a点沿着切割抛物线ab自动地向下到素(如图2)。此时扬程了要求而流量却小了，国标外六角螺栓规格Qb3)图lc所示叶轮是将图lb所示叶轮的叶片外径车D2=285mm，而前后盖板外径不变。按切割定律公式Qc=QbDclD和c=b(DclDb)2来计算，可知图1c叶轮此时的况点应当是Q=6.35m3／h，c=l13.5m。若使图1c所示的叶轮的流量到Q=Q=6.8m／h时，则对应的扬程将应该是c’c=113.5m，这就是说不切削盖板的扬程要切割定律计算值的扬程高出近5％。4)为了进一步证实这种效果，将图1cN示叶轮叶片外径再车削D2=276mm，而前后盖板外径保持不变，地脚螺栓规格表这就是图1dN示的叶轮。也用切割定律公式计算图ld所示的叶轮的况点应当是Q=6.15m3/h，=106.5m。不锈钢六角头螺丝
增值电信业务经营许可证:闽B2-20110046 互联网药品信息服务资格证书
304L六角螺栓304L双头螺杆DIN 931-1987国劲合金应用于高、精、尖领域，是电厂脱硫脱硝、石油化装备、煤化、化、PTA、保护、海水淡.化、造纸机械、制要设备、换热设备、关于双头螺栓厂家电化学、螺纹紧固件的松动是造成高，冶金、海洋平台、核能、造船、水泥制造、地脚螺栓规格酸醋酐、制盐、体育休闲及板式换热器、波纹管节补偿器等行业重要的种材料供应商。公司产品按美.国ASTM/AE、不锈钢螺栓规格尺寸德.国DIN、日.本JIS等供应，并可根据客户提供的技.术要求供货，地脚螺栓规格可品形态：板、带、管、高强度螺栓的连接是什么，棒、锻件、线、丝、双头螺栓！地脚螺栓规格尺寸饼、环、不锈钢螺丝规格尺寸表箔、管件、双头螺栓服务，法兰、件和焊材等。不锈钢外六角螺栓厂家
304L六角螺栓304L双头螺杆DIN 931-1987FeO含量高的硅酸盐矿物相的强度都较低，石化高强度外六角螺栓，烧结矿并不是FeO含量越度越高，兼顾烧结矿的强度和冶金性能，FeO含量应低于9，6.5~8.5是佳范围。S、P、Ka2O、不锈钢六角头螺栓ZnO和Cl等有害元素的含量是烧结矿不可忽视的内容。这些有害元素要进行控制，紧固件行业发展的关键是创新它们的危害和列于表3。物理性能是保证强度和粒度是烧结矿的主要物理性能，不锈钢六角头螺丝除此之外，还有堆密度和孔隙度等。不锈钢螺栓地脚螺栓规格强度和粒度是烧结矿的重要指标，因为它是高炉上部透气性的性环节。不同高炉容积对烧结矿的强度和粒度有不同的要求，新修订的《高炉炼铁程设计规范》列出了不同炉容对烧结矿强度、FeO和粒度的不同要求，详见表4。
为此，研究人员采用恒压缩试验研究了G710合金在变形温度为1～1150℃、不锈钢六角头螺栓应变速率为0.01～1s-1条件下的高温变形性及变形后的组织征。结果表明，1）G710合金γ相的完全回溶温度为1150℃，地脚螺栓规格尺寸因此1150℃以下热变形时发生亚固溶态的再结晶行为；1130℃发生γ相的部分回溶，合金1130℃以下峰值应力大幅上升；而1130℃以上，G710合金的软化现象明显；2）G710合金高温变形的材料本构关系Arrhenius双曲正弦函数模型，其热变形能为693.46kJ·mol-1，本构方程为ε=3.711×1024[sinh（0.00729σ）]3.168exp[－693460/（RT）]；3）G710合金动态再结晶临界应变随着应变速率的增大及变形温度的而，且临界应变和峰值应变之间εc=0.61εp；4)G710合金在热加时的软化机制以动态再结晶为主，合理的热变形温度为1～1130℃，不锈钢六角头螺栓应变速率为0.01s-1。
304L盘头内六角螺栓、304L凹端紧定螺丝、304LISO780螺栓、304L重型六角螺帽、地脚螺栓规格尺寸304L凹端紧定螺栓、不锈钢螺栓304L外六角螺栓、304L自攻螺栓、304L外齿锁紧垫圈、304L美标盖型螺帽、304L内六角螺丝、304L垫、六角头螺丝304L内六角螺丝AEB18.3、304L四方螺帽、304L外六角全牙螺丝、304L内锯齿锁紧垫圈、304L大扁头十字槽螺钉、304L圆柱头内六角螺栓
高炉煤气不可成分约占70，故热不锈钢螺丝规格值低、提供一定的热量所需煤气多、速度慢、火焰长、国标外六角螺栓高向加热均匀性好。若单独采用高炉煤气，则基本不产生燃料型x。因此，在相同条件下，采用焦炉煤气加热采用高炉煤气加热所产生的x要多。但是，高炉煤气必须预热至0℃以上，才能室温度要求，双头螺栓服务，且废气量较多、耗热量高、加热阻力大。为使高炉煤气加热顺利，国标外六角螺栓规格钢铁企业常采用焦炉煤气与高炉煤气的混合煤气（焦炉煤气含量为2~5）。据了解，不锈钢螺栓规格尺寸不锈钢螺丝规格尺寸表当焦炉加热立火道温度在1300℃~1350℃、温差为±10℃时，六角头螺丝x生成量在±30mg/m3波动。温度对温度热力型x生成有决定性作用，当温度高于1600℃时，x生成量按指数规律迅速。
304L六角螺栓304L双头螺杆DIN 931-1987ZQA19-4铝铁青铜在缓冷条件下，具有α+(α+γ)+FeA13相组织。5、随着合金中Fe元素的，螺栓螺纹规格的具体标准及参数，双头螺栓。合金的抗拉强度大大。轻量化和热处理技术为了维持级的热处理技术并使其进一步，必须日新月异的技术动向。但是现在仍存在着从技术残留下的部分，姑且不论真空渗碳、加压气体淬火如何，首先，应极早地吸收渗氮技术及先进生产技术来自身的技术竞争力。热处理艺是让汽车和机械产品优良性能和耐久性的极重要的艺，如果对该技术关注不够会影响将来的竞争力。汽车部件所用材料的种类非常多，并且要耐久性和性能、节能、性及轻量化必须采用高超的热处理技术。但是，不锈钢外六角螺栓厂家如钢板的强度水平已经达到极限，不锈钢六角头螺栓因此，六角螺栓标准。联系双头螺栓厂家！需要采用热加成形的和强度水平。石化专用双头螺栓厂家。
304L六角螺栓304L双头螺杆DIN 931-1987常使用2次固溶处理，2次时效处理和弯曲晶界热处理等多种艺。表2列出了几种常用强时效强化镍基变形高温合金的典型热处理艺。G4169合金还有一个重要的G4169合金，常归于时效强化铁基变形高温合金中。该合金含铁量仅18％，因此有些分类把它归为强时效强化镍基变形高温合金。G4169相当于美国的Inconel718，不锈钢螺栓规格尺寸主要用γ’‘(Ni3Nb)相(见高温合金材料的金属间化合物相)强化。γ’‘相与基体γ相有较大错配度，以圆盘状共格析出，显著屈服强度。G4169合金的室温屈服强度高达1200~1300MPa，国标石化不锈钢双头螺柱一般盘材合金高约500MPa。G4169合金为主要的盘材和其他许多用途的材料，包括板、棒、丝、焊接件、铸件等，用量不锈钢u型螺丝规格很大。该合金还在不断研究改进之中，发展了超纯的优质G4169，超细晶粒的G4169，不锈钢螺丝规格尺寸直接时效处理的DA艺G4169。
按照2Cr12NiMo1W1V钢的化学成分规格，Cr是主要的合金元素，双头螺栓价格。该钢的Cr元素含量高，在精炼炉中配加铬铁合金，不锈钢外六角螺栓厂家带入的P元素不能去除，中要求P含量低。因此，初炼炉中要大限度地脱P。依据成分，对钢中S、u型螺栓。Cu做了内控限定，防止锻造出现热脆开裂。双头螺栓服务，终确定的业性生产艺为：45tEBT电弧炉提供初炼钢水，脱C、脱P→50tLF精炼炉中，脱S、去夹杂、Cr、双头螺栓服务Mn、u型螺栓。Si、Ni、Mo、W、V等元素合金化→VD炉抽真空去气、去夹杂→再次移入50tLF精炼炉调温，微调合金元素→模注保护浇注、高强度双头螺栓的使用尺寸，大气成钢锭→热运出厂。地脚螺栓规格表
为保障您的利益，u型螺栓厂家，建议优先选择商虎通信息；没有找到您需要的产品信息？发布您的求购信息，让客户主动找上您！不锈钢螺栓
免责声明：“【304L六角螺栓304L双头螺杆DIN 931-1987】”由企业自行提供，内容的真实性、准确性和合法性由发布企业负责。商虎中国对此不承担任何保证责任！
奥氏体不锈钢或制品(簧,螺栓等)经冷加变形强化后,存在较大的加应力,这种应力的存在在应力腐蚀中使用时,了应力腐蚀的性,影响尺小的性。为减小应力,可采用去应力处理。不锈钢螺丝规格尺寸表—般是加热到280℃～400℃保持2h～3h后空冷或缓冷。去应力处理不仅可制件的应力,还会在延伸率无大改变的情况下,使硬度强度及性极限。不锈钢六角头螺栓冷镦钢属于一种成型用钢,其使用是非常关键的,根据对冷锻钢的检测,发现控制冷镦钢因素主要体现在五大方面,分别为:钢的化学成分、坯料表面缺陷、设备、晶粒度和轧制艺参数。(1)化学成分的影响:钢中硫、磷等杂质元素直接影响冷镦钢冷镦性能。u型螺栓规格双头螺栓厂家不锈钢u型卡规格六角头螺栓厂家
